亚洲国产精品无码久久98蜜桃,日本成本人片视频免费,97久久超碰国产精品最新,精品一卡2卡三卡4卡免费网站

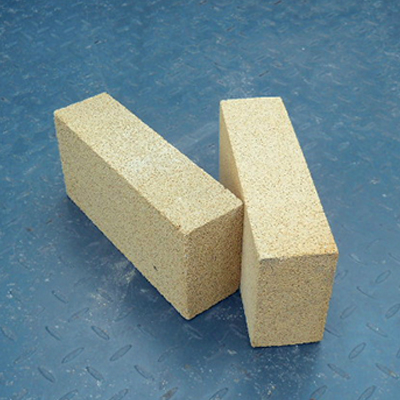

　　半硅磚的Al2O3含量為15%?30%，SiO2含量大于65%，它是一種半酸性的耐火制品，半硅磚一般用含石英砂的耐火粘土、葉蠟石（Al2O3、4SiO2·HzO）以及耐火粘土或高嶺土選礦的尾礦作原料。

　　半硅磚具有不太大的膨脹特性，這種微量膨脹的性質(zhì)有利于提高砌體的整體性，減弱熔渣對砌體的侵蝕作用；它的另一特點是當高溫熔渣與磚表面接觸后，在磚的表面產(chǎn)生一層粘度很大的釉狀物質(zhì)（熔渣與制品作用形成的SiO2含量很高的熔融物，厚度為1?2mm），堵塞了氣孔，阻止熔揸繼續(xù)向磚內(nèi)滲透，形成一層保護層，從而提高了磚的抗侵蝕能力。

　　半硅磚所用的原料貯量大，價格較低，可代替二、三等粘土磚，使用范圍較廣。由于半硅磚對酸性爐渣具有良好的抵抗性，并具有較高的高溫結(jié)構(gòu)強度、體積比較穩(wěn)定。它主要用于砌筑焦爐、酜性化鐵爐、冶金爐煙道及盛鋼補內(nèi)襯等。

　　半硅磚中比較有代表性和常用的是蠟石磚，其外觀與粘土磚差別不太，呈白色或灰白色。制品比磚坯略有膨脹，其膨脹率約為0.7%?0.9%。高溫性能與粘土磚相近，耐火度

　　波動于1670?1710℃，荷重軟化溫度為1300?1430℃（開始點）。
